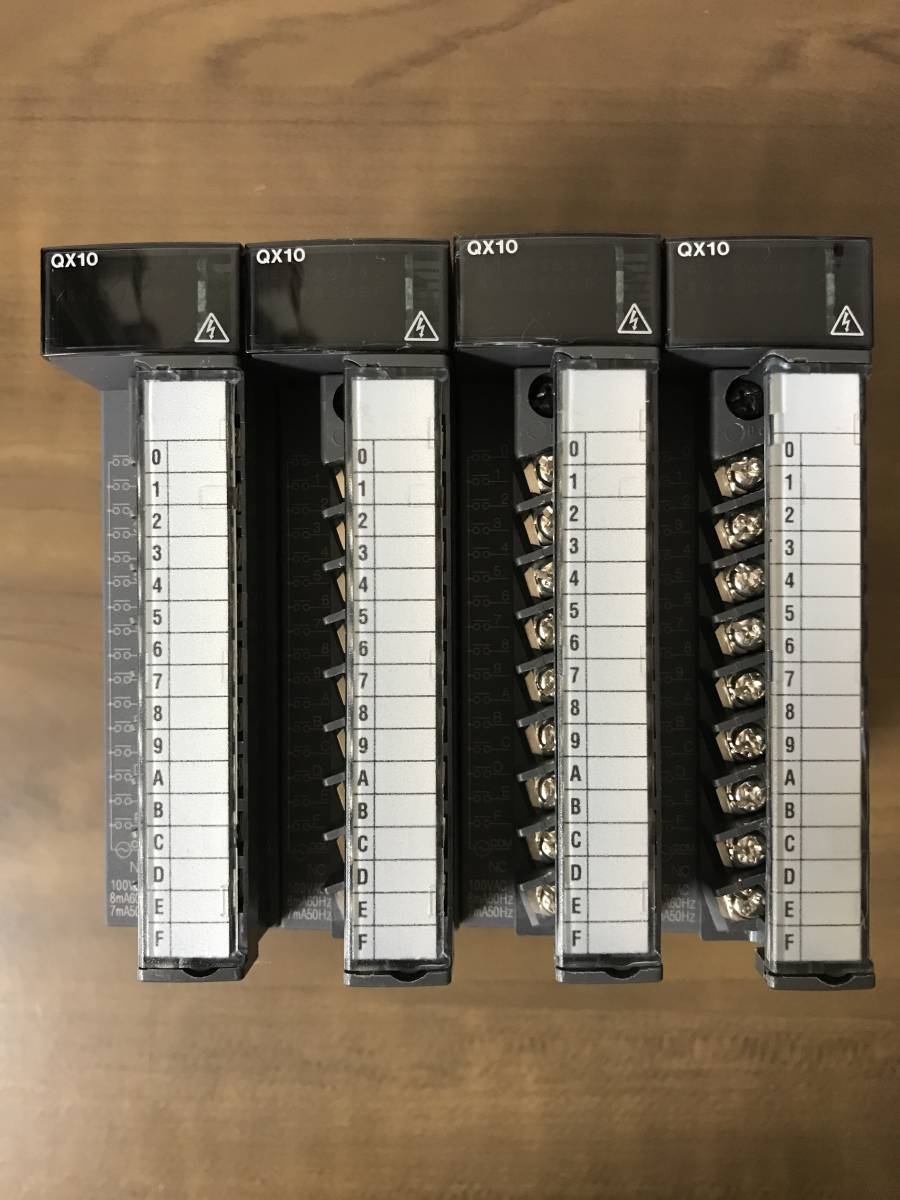

三菱電機 QX10 AC入力ユニット Qシリーズ シーケンサ NN

入力形式
AC入力

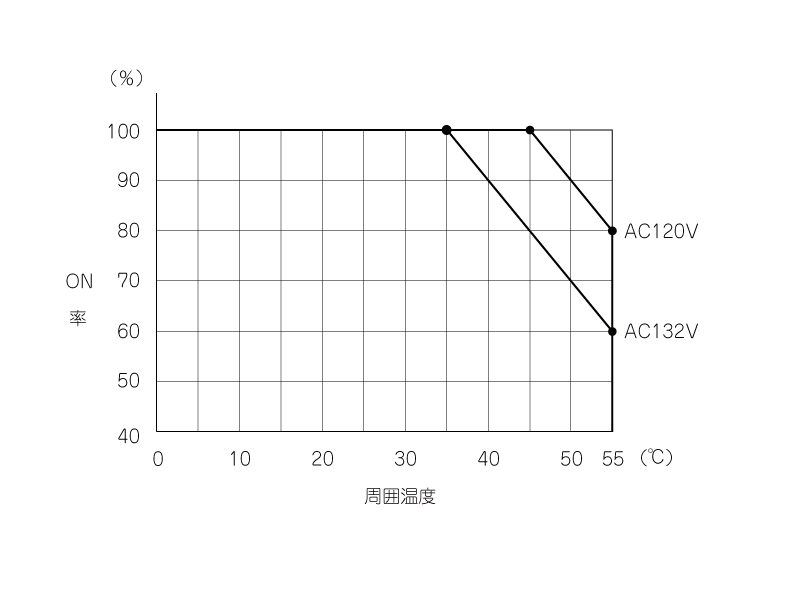

入力点数 16点
定格入力電圧，周波数 AC100〜120V（+10/-15％）50/60Hz（±3Hz）
入力電圧歪率 5％以内
定格入力電流 約8mA(AC100V, 60Hz)
約7mA(AC100V, 50Hz)
入力突入電流 最大200mA 1ms以内（AC132V時）
入力ON電圧／ON電流 AC80V以上／5mA以上
入力OFF電圧／OFF電流 AC30V以下／1.7mA以下
入力インピーダンス 約12kΩ(60Hz)，約15kΩ(50Hz)
入力応答時間 OFF→ON MAX. 15ms以下（AC100V 50Hz, 60Hz）
ON→OFF MAX. 20ms以下（AC100V 50Hz, 60Hz）
入力コモン方式 16点 1コモン
絶縁方式 フォトカプラ絶縁
絶縁耐圧 AC1780Vrms/3サイクル（標高2000m）
絶縁抵抗 絶縁抵抗計にて10MΩ以上
保護等級 IP1X
動作表示 ON表示(LED)
外部配線 接続方式 18点ネジ端子台（M3ネジ）
適合電線サイズ 0.3〜0.75mm2（外径：2.8mm以下）
適合圧着端子 R1.25-3（スリーブ付圧着端子は使用不可）
スロット占有数 1
入出力占有点数 16点（I/O割付：入力 16点）
DC5V内部消費電流 50mA（TYP. 全点ON）
外形寸法 H 98mm
W 27.4mm
D 90mm
質量 0.17kg
